冰箱過保固 自行維修 DIY

家中的National 松下電冰箱(Panasonic 國際牌)15年的2門冰箱沒有冷度,把門關閉,確定有風扇會運轉的聲音,但過了2小時一樣沒有絲毫冷度,於是將電源拔掉,上網查詢相關的DIY維修的資訊經驗。十幾年的過保固冰箱,要請原廠查修,不花個上千元通常是救不了的,但自行更換零件修好,只花了台幣60元~

將冰箱轉身後,看到冰箱背面貼的簡易電路圖
IMAG6188

這是親戚家回收的15年老冰箱,搬回來兩個禮拜後,聽到冰箱若長期不用容易故障壞掉的消息,馬上將插頭接到插座
但感覺不到冰箱壓縮機運轉的聲音,只聽到像開關不停啟動的聲音,壓縮機的溫度也逐漸上升,但就是沒有運轉製冷
於是先拔掉電冰箱插頭,靜置幾個小時後再測試看看

3小時後將冰箱插電,冰箱燈會亮, 風扇會運轉(須把門關上,風扇才會運轉)
但壓縮機依舊停擺不動作、沒有冷度
只有聽到壓縮機不斷啟動的聲音:
噠->壓縮機震動->約一秒後壓縮機啟動失敗停止-> 1~2分鐘後->重複 噠…
重覆幾次後,壓縮機馬達溫度就變有點熱熱的

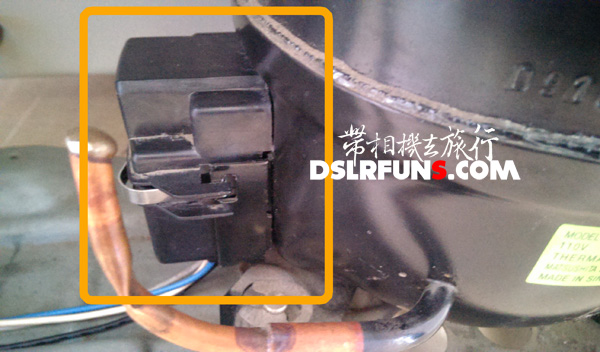

在冰箱背面的下方, 就可以看到一台黑黑的壓縮機,壓縮機旁邊會有小黑色盒子
打開彈簧固定片,就能把盒蓋打開
便能見到『過載保護器』與『啟動器』
IMAG6185

上網爬文後得知,通電後壓縮機馬達不動,八成是起動電驛(啟動器)壞掉的機會較大

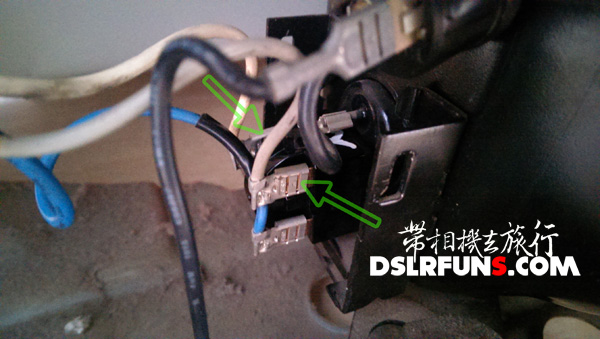

於是插上冰箱電源,拿出三用電錶量測啟動器(箭頭兩端),確定啟動器沒有通電
IMAG6183

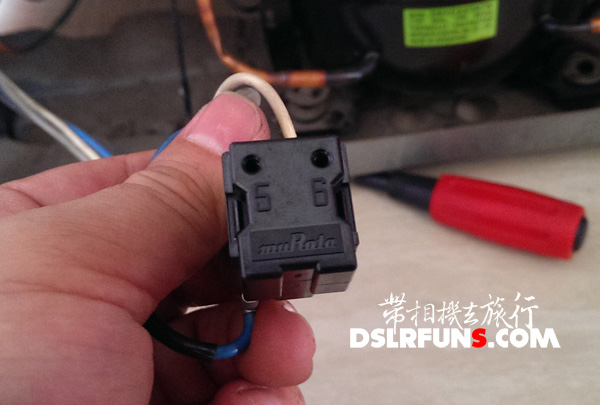

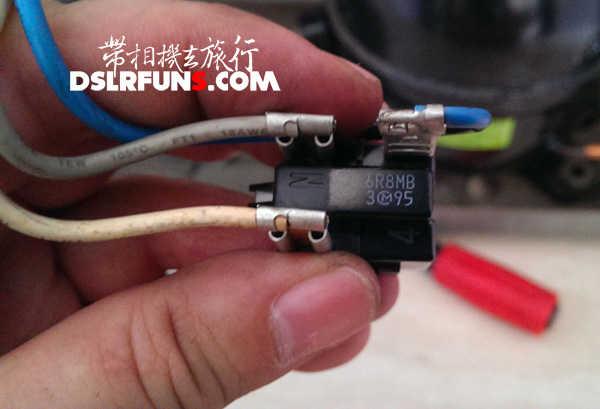

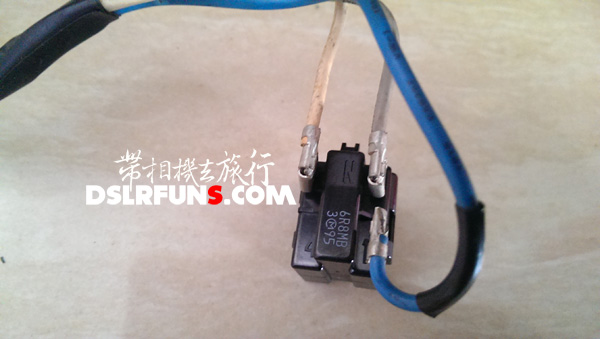

便拔除電源將啟動器拆下,搖一搖~發現有沙沙的聲音~
IMAG6175

IMAG6171

IMAG6174

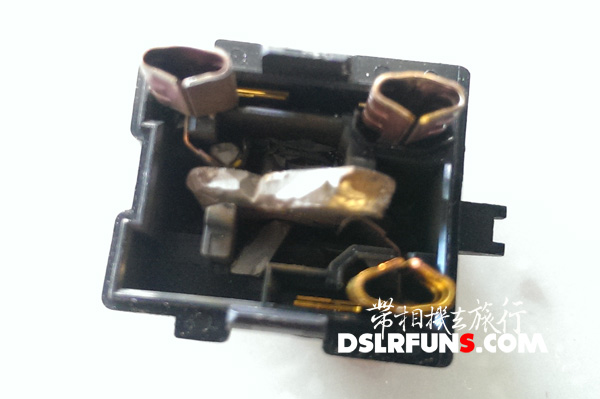

拆開看裡面的確有碎片,看來應該是啟動器故障沒錯
IMAG6178

拿到附近的冷凍空調材料行,買了個 Panasonic 國際牌通用的啟動器(60元)
(好像只有 Panasonic 啟動器的規格比較特殊)

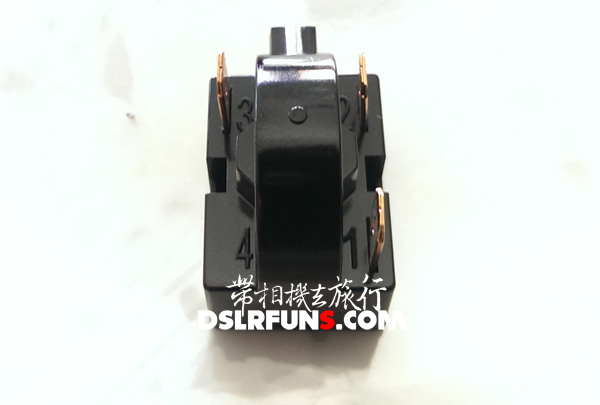

國際牌『啟動繼電器』的外觀
IMAG6180

起動電驛(啟動器)另一面,2個孔洞是要插接壓縮機馬達的M端、S端。
IMAG6182

參考下圖把電線接到新的啟動器上
IMAG6173

將啟動器插回壓縮機上,最後插上電源
終於聽見冰箱壓縮機順利運轉的聲音了~!!
簡直不敢相信,我也能搞定冰箱!
(確定正常運轉後,先拔除電源,再將保護蓋復原)

這次的冰箱維修並不難,也沒用到怪傢俬
但請切記更換零件前,要拔除電源,確保安全!!

網路上收集到的壓縮機不動的原因判斷
狀況:冰箱壓縮機不動,冰箱沒有動靜,可能是除霜器停在除霜,沒有跳換成壓縮機啟動的位置
1.除霜器故障 2.除霜電熱器斷路 3.溫度保險絲斷路

狀況:壓縮機1~2分鐘發出噠噠聲,但無法成功啟動
1.壓縮機故障 2.啟動繼電器故障 3.啟動電容故障

電氣危險性高,DIY維修請注意安全
